Macaco Ferroviário Eletromecânico


Descrição

O desenvolvimento dos macacos RB-E.F.E.M (Elevadores Ferroviários Eletro Mecânicos) tem como objetivo aplicar no manuseio seguro e preciso de cargas os conceitos mais avançados das transmissões mecânicas desta natureza.


 Solicitar Orçamento

Objetivo

O desenvolvimento dos macacos RB-E.F.E.M (Elevadores Ferroviários Eletro Mecânicos) tem como objetivo aplicar no manuseio seguro e preciso de cargas os conceitos mais avançados das transmissões mecânicas desta natureza.

Funcionalidades

Incorporando conceitos das maquinas operatrizes, substituímos as guias rodantes do martelo (rodeiros) sobre estruturas abertas atualmente utilizadas por guias planas de alta durabilidade e grande precisão, solução que permite uma aplicação, em ambiente controlado, do mecanismo porca/parafuso padrão.

A substituição dos rodeiros por guias planas muda o conceito de contato linear (geratrizes das rodas sobre as estruturas) para o superficial (contato das placas sobre as guias) o que minimiza os desgastes e aperfeiçoa a funcionalidade melhorando a mantenibilidade do equipamento.

Esta configuração diminui o número de elementos mecânicos do equipamento, simplificando a construção e garantindo sua funcionalidade.

         O parafuso trabalha a tração, guiado entre pontas e suportado por rolamentos axiais.

         A porca, para garantir o ajuste funcional com o parafuso na sua posição de trabalho, é montada em uma travessa de aço fundido, articulada sobre buchas de alta resistência auto lubrificadas nos suportes da estrutura do martelo.

         O acionamento (força e controle) acontece através de um moto-redutor, montado na parte superior da estrutura, comandado por variadores de velocidade e ajuste de posição via ?encoder?, o que garante, quando necessário, o sincronismo destes macacos trabalhando de forma simultânea com outras unidades, mesmo a diferentes alturas.


  •          A parada funcional, em posição determinada, ou emergencial é controlada por freio a disco sobre o eixo de entrada do redutor.
  •          A carenagem do macaco isola os mecanismos do meio ambiente evitando poeiras e sujeiras de qualquer natureza.
  •          Os macacos podem ser fornecido com unidades de auto-lubrificação, com lubrificação central ou manual por pontos, conforme solicitação do cliente.
  •          Pelas características construtivas é um equipamento que demanda mínima manutenção, com peças de fácil reposição.
  •          Se for necessário o controle de deslocamentos temos alternativas de ?movimento preciso?, via central de comando e ?regra laser?.
  •          A estrutura metal mecânica do equipamento é estabilizada durante sua construção para garantir as características dimensionais das guias durante a vida útil do mesmo.
  • ·         Velocidade de elevação/descenso ? ajustável entre 300mm/min e 500mm/min.
  • ·      Pode ser sincronizada durante operações com múltiplos elevadores operando em diferentes pontos da plataforma. (2, 4, 6, 8.)
  • Sinalizadores visuais e ou sonoros de operação, são instalados conforme necessidade ou demanda do Cliente

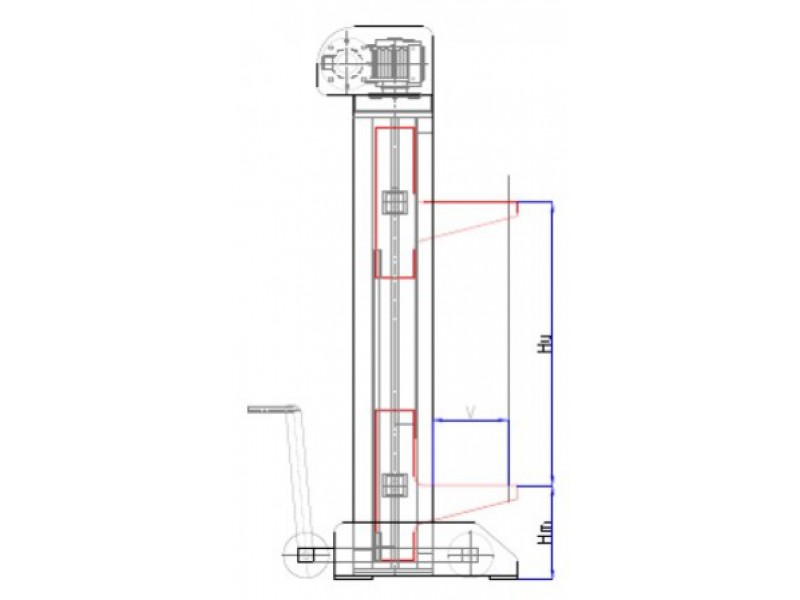

PROPRIEDADES DOS ELEVADORES

Modelo

Capacidade

[Ton]

Altura de elevação [mm]

Volteio da base (v) [mm]

Fuso

(tr.din 103)

Potencia disponível

Kw

Fator de Segurança

Hm [mm]

Hu [mm]

RB-EFEM-5

5,0

500

2000

400

Ø42 x7

1,25

f?=1.75

RB-EFEM-10

10,0

600

2000

500

Ø58 x9

1.75

f?=1.75

RB-EFEM-15

15,0

750

2500

500

Ø58 x9

2.50

f?=1.75

RB-EFEM-25

25,0

900

2500

600

Ø75 x 12

5,00

f?=1.75

RB-EFEM-50

50,0

900

2500

600

Ø100x 12

7.50

f?=1.75

RB-EFEM-75

75,0

900

2800

600

Ø110 x 12

10,00

f?=1.50

RB-EFEM-100

100,0

1000

2800

600

Ø140 x 16

12.50

f?=1.50
